一、功能
ZBN系列數字扭轉彈簧試驗機是為測試和檢測各種扭轉彈簧而設計制造的一種智能化多功能計量?jī)x器。具有操作簡單，精度高、功能全、攜帶方便等特點，廣泛應用于各種電氣、輕工、機械制造、科研機構等行業。
二、規格參數
1、 測量參數：
型號 最大試驗扭矩 測量范圍 最小讀數值（N﹒mm）
ZBN-500A 500 mN﹒m 5～500 （mN﹒m） 0.01 mN﹒m
ZBN-1000A 1000 mN﹒m 10～1000 （mN﹒m） 0.1 mN﹒m
ZBN-2000A 2000 mN﹒m 20～2000 （mN﹒m） 0.1 mN﹒m
ZBN-3000A 3000 mN﹒m 30～3000 （mN﹒m） 0.1 mN﹒m
ZBN-5000A 5000 mN﹒m 50～5000 （mN﹒m） 0.1 mN﹒m
ZBN-1 1 N﹒m 0．01～1 （N﹒m） 0.0001 N﹒m
ZBN-2 2 N﹒m 0．02～2 （N﹒m） 0.0001 N﹒m
ZBN-3 3 N﹒m 0．03～3 （N﹒m） 0.0001 N﹒m
ZBN-5 5 N﹒m 0．05～5 （N﹒m） 0.0001 N﹒m
ZBN-10 10 N﹒m 0．1～10 （N﹒m） 0.001 N﹒m
ZBN-20 20 N﹒m 0．2～20 （N﹒m） 0.001 N﹒m
2、 角度分辨率：0.1°。
3、 扭矩盤直徑：100mm。
4、 被測彈簧高度：＜80mm。
5、扭轉角最大讀數值：9999.9°。
三、主要特點
1、高精度、高分辨率、采樣速度快、大屏幕顯示。
2、采用高精度扭矩傳感器，具有扭矩方向顯示。高精度旋轉編碼器，角度任意測量。
3、可自由設置上、下限扭矩值和最大、小旋轉角度值，超出設置范圍設定值時文字閃爍和蜂鳴器報警。
4，三種參數顯示 （扭矩力值，旋轉角度，彈簧剛度）
4、三種單位互相轉換，可供選擇（N•m、kgf•cm、Ib•in）。
5、實時、峰值、自動峰值三種模式可隨意切換。
6、采用USB接口與PC通訊，同步測試功能可連接電腦測試，電腦上同步顯示測試扭矩和角度 扭矩和時間 角度和時間曲線圖 以及測試過程中詳細的測量參數的記錄，并可保存、打印，做各種分析。
7、峰值保持、自動解除功能、解除時間自由設定。
8、存儲量大、可保存99組測試數據。
9、無操作自動關機功能，時間可自由設定。

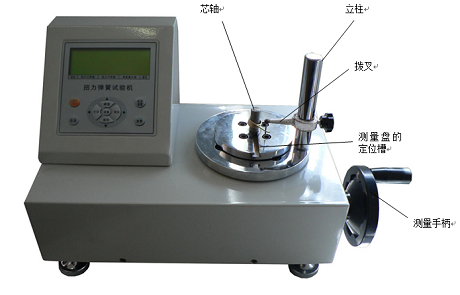

四、產品示意圖

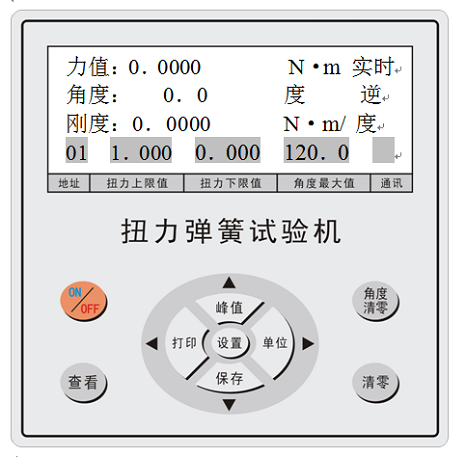

五、按鍵說明
1、ON/OFF鍵：可以用來開機和關機。
2、角度清零鍵：在實時測量時，按此鍵可以修正角度零點。
3、查看鍵：在測量界面時通過此鍵可以查看存儲的測量數據。
4、清零鍵：在實時測量時，按此鍵可以修正扭矩零點。在峰值和自動峰值時，按此鍵可以清除峰值，恢復到零點；在查看界面時，按此鍵，可以清除當前儲存測量值，長按此鍵可以清除全部存儲測量值。在用戶設置界面，按此鍵不保存數據退回上一級界面。
5、峰值鍵：在測量界面時用來切換實時、峰值、自動峰值三種測量模式，在設置界面具有上移功能。在查看界面，按此鍵可以查看上一個數據。
6、保存鍵：在測量界面時用來保存測量的數據，在設置界面具有下移功能。在查看界面，按此鍵可以查看下一個數據。
7、打印鍵：在測量界面，按此鍵可以打印存儲的測量值（無打印功能的除外）。在設置界面具有左移功能。
8、單位鍵：在測量界面時用來切換N•m、kgf•cm、Ib•in三種單位。在設置界面具有右移功能。
9、設置鍵：用戶在測量界面可以通過此鍵進入設置菜單，并且在設置數據時按此鍵保存數據。
